Pass Through para Sala Limpa
Pass Through, também conhecido como caixa de passagem, é um equipamento utilizado em salas limpas para permitir a transferência segura de materiais entre diferentes áreas do processo, evitando a contaminação cruzada.

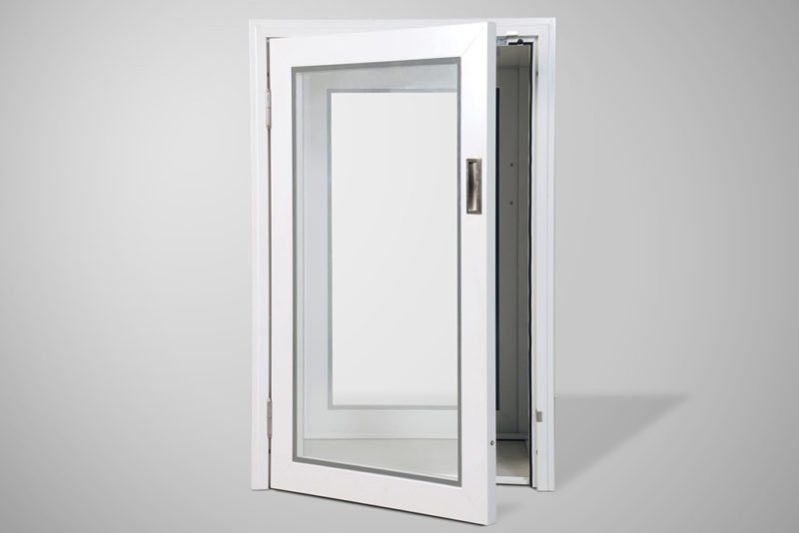

Ele consiste em uma estrutura de no mínimo duas portas, com visor de vidro duplo, complementado por um sistema de intertravamento com fecho eletromagnético e sinalização em Led para controle de abertura.
Essas portas são projetadas para que apenas uma delas possa ser aberta de cada vez, garantindo que as áreas não entrem em contato direto e que o fluxo de ar e a classificação das salas não sejam comprometidos.

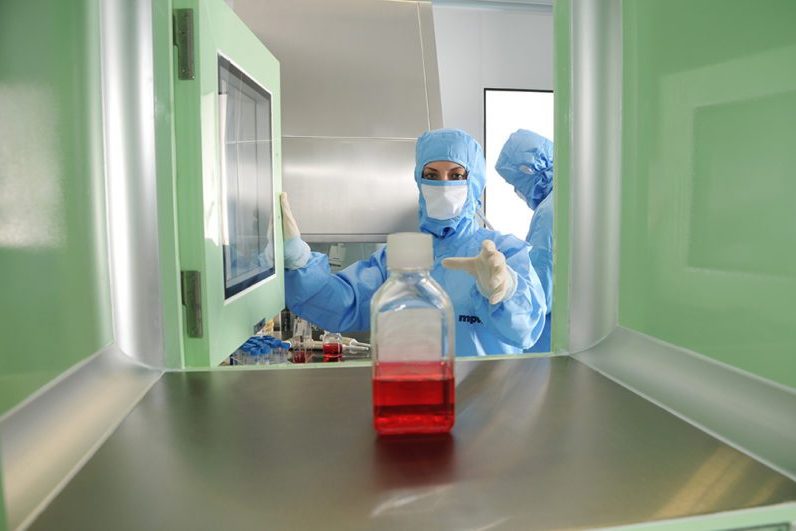

O Pass Through é instalado com o objetivo de preservar a integridade das áreas limpas e impedir que partículas contaminantes, como poeira, microrganismos e outros detritos, sejam transferidos de uma sala para outra durante a manipulação de materiais.
Além disso, o Pass Through é usado quando os materiais ainda não foram devidamente higienizados ou esterilizados, permitindo que sejam colocados na caixa de passagem para passarem por processos de descontaminação antes de serem recebidos pela outra parte do processo.
Esses equipamentos são construídos com materiais adequados para salas limpas, como alumínio, aço inox e aço pintado, que são resistentes, fáceis de limpar e garantem a vedação adequada para evitar vazamentos de partículas contaminantes.
O tamanho do Pass Through depende do tamanho dos objetos que passarão por ele. Portanto, no momento de projetar a sala limpa, é importante saber qual atividade será feita naquela sala e quais os materiais passarão por ele.
Ter conhecimento do tipo de produto é essencial. Dessa forma, é possível projetá- lo no tamanho ideal para a sua necessidade. Abaixo indicamos algumas medidas padrão, mas fabricamos sob medida.
A Asmontec desenvolve uma variedade de Pass Through, confira alguns tipos abaixo:

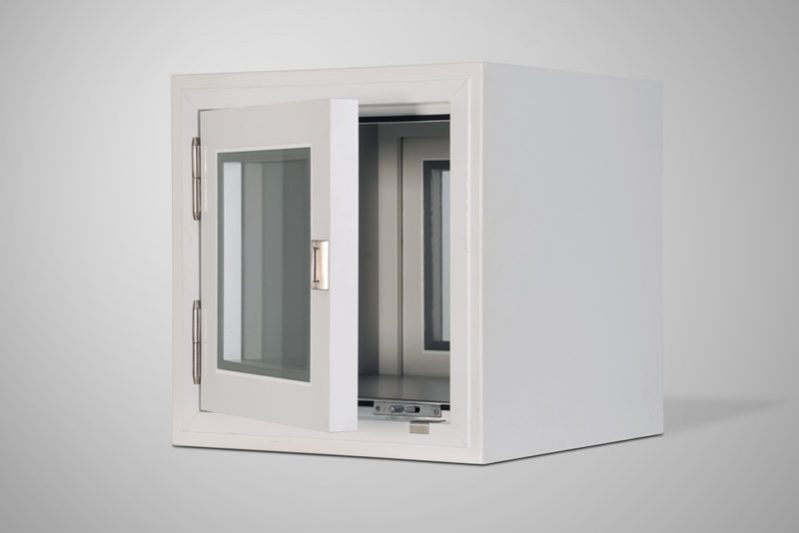

• Aço pintado;

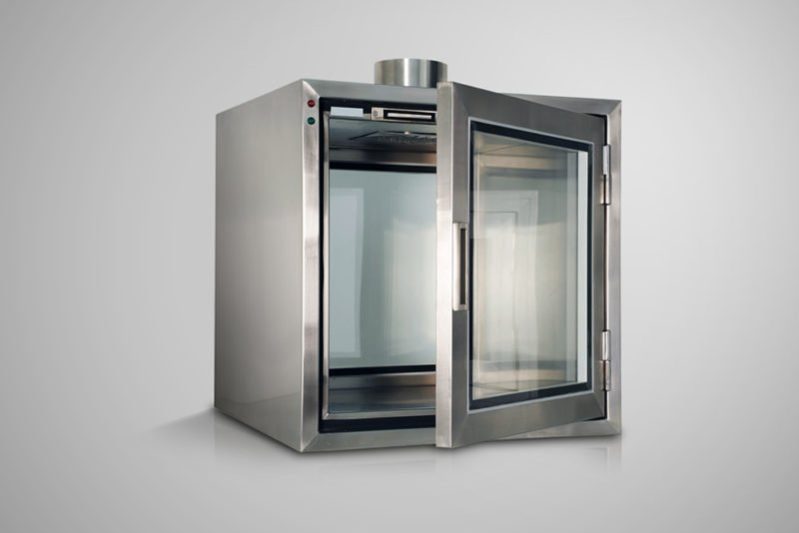

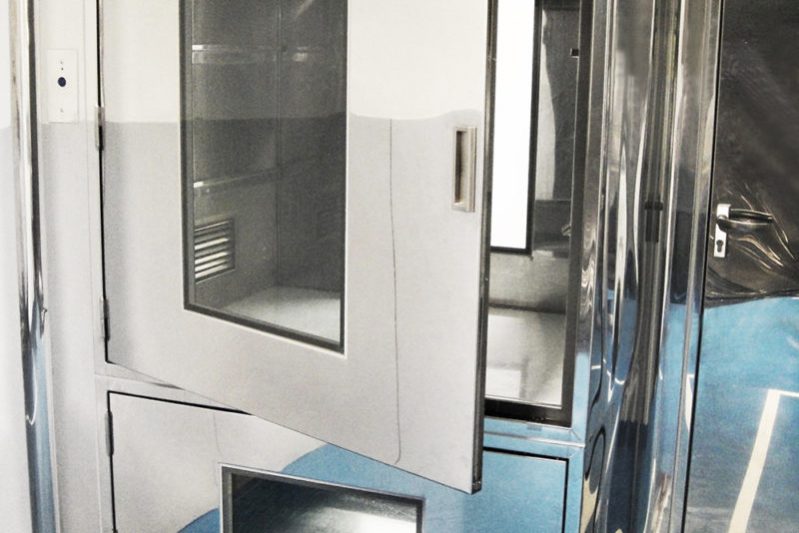

• Aço inox 304/316;
• Com duto de exaustão;
• Com sistema de filtragem;
• Com insuflamento;
• Com lâmpada UV;
• Pass through ativo;
• Porta guilhotina.

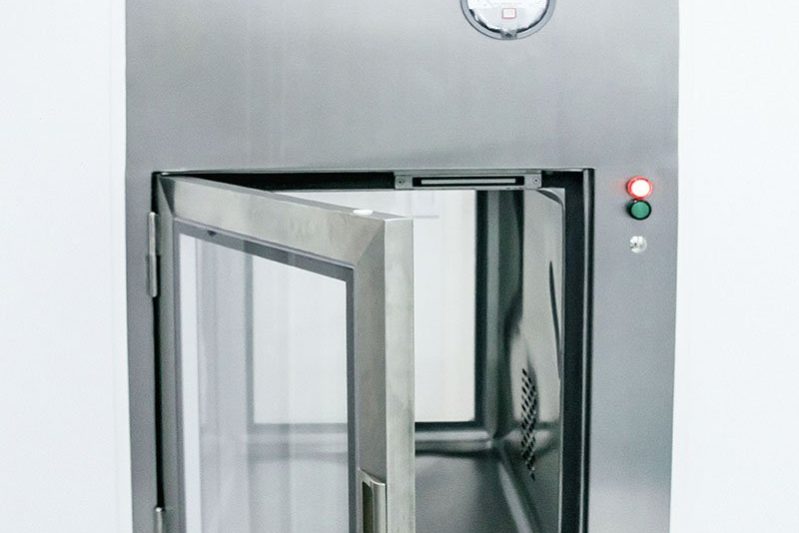

Pass Through ativo
O pass through ativo é um equipamento desenvolvido com tecnologia única para o mercado.
Além de todas as funcionalidades essenciais de uma caixa de passagem, esse tipo de equipamento específico possui um sistema independente de insuflamento e retorno de filtragem própria do pass through.
Esses sistemas próprios de filtragem garantem ainda mais a qualidade e pureza do produto que será transferido de uma área do processo para a outra.
Os filtros têm como objetivo realizar a retenção de partículas microscópicas, como: bactérias, fungos, esporos, entre outros.
Sendo assim, a tecnologia única do pass through ativo contribui de maneira eficiente para a manutenção da pureza em ambientes classificados. Confira boas pratícas para a manutenção das salas limpas.
Outros Produtos
Descrição
Caixa em chapa de aço galvanizado pós-pintado, portas em perfil de alumínio com sistema de intertravamento NF
Visor
Visor duplo com vidros de espessura 4mm temperado
Dimensões
Externo do Batente (mm)
600x600x600
800x800x800
Passagem Livre (mm)
444x444x504
644x644x704
Descrição
Caixa em chapa de aço Inox 304/316, portas em perfil de aço inox com sistema de intertravamento NF
Visor
Visor duplo com vidros de espessura 4mm temperado
Dimensões
Externo do Batente (mm)
600x600x600
800x800x800
Passagem Livre (mm)
468x468x492
668x668x692
Descrição
Caixa em chapa de aço galvanizado pós-pintado com sistema autônomo de ventilação interno, com ventilador Eletrônico EC Ziehl Abbeg e Filtro H13, sistema de automação com IHM de indicação de ciclo e pressurização, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperado
Dimensões
Externo do Batente (mm)
900x1130x725
Passagem Livre (mm)
600x600x600
Descrição
Caixa em chapa de aço Inox 304/316 com sistema autônomo de ventilação interno, com ventilador Eletrônico EC Ziehl Abbeg e Filtro H13, sistema de automação com IHM de indicação de ciclo e pressurização, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperado
Dimensões
Externo do Batente (mm)
900x1062x708
Passagem Livre (mm)
600x600x600
Descrição
Caixa em chapa de aço galvanizado pós-pintado com conexão para sistema de HVAC do cliente, Filtro H13, IHM de indicação pressurização e intertravamento, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperado
Dimensões
Externo do Batente (mm)
900x1130x725
Passagem Livre (mm)
600x600x600
Descrição
Caixa em chapa de aço Inox 304/316 com conexão para sistema de HVAC do cliente, Filtro H13, IHM de indicação pressurização e intertravamento, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperado
Dimensões
Externo do Batente (mm)
900x1062x708
Passagem Livre (mm)
600x600x600
- Em Alumínio
-
Descrição
Caixa em chapa de aço galvanizado pós-pintado, portas em perfil de alumínio com sistema de intertravamento NF
Visor
Visor duplo com vidros de espessura 4mm temperadoDimensões
Externo do Batente (mm)
600x600x600
800x800x800Passagem Livre (mm)
444x444x504
644x644x704 - Em Aço Inox
-
Descrição
Caixa em chapa de aço Inox 304/316, portas em perfil de aço inox com sistema de intertravamento NF
Visor
Visor duplo com vidros de espessura 4mm temperadoDimensões
Externo do Batente (mm)
600x600x600
800x800x800Passagem Livre (mm)
468x468x492
668x668x692 - Ativo em Alumínio
-
Descrição
Caixa em chapa de aço galvanizado pós-pintado com sistema autônomo de ventilação interno, com ventilador Eletrônico EC Ziehl Abbeg e Filtro H13, sistema de automação com IHM de indicação de ciclo e pressurização, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperadoDimensões
Externo do Batente (mm)
900x1130x725Passagem Livre (mm)
600x600x600 - Ativo em Aço Inox
-
Descrição
Caixa em chapa de aço Inox 304/316 com sistema autônomo de ventilação interno, com ventilador Eletrônico EC Ziehl Abbeg e Filtro H13, sistema de automação com IHM de indicação de ciclo e pressurização, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperadoDimensões
Externo do Batente (mm)
900x1062x708Passagem Livre (mm)
600x600x600 - Ventilado em Alumínio
-
Descrição
Caixa em chapa de aço galvanizado pós-pintado com conexão para sistema de HVAC do cliente, Filtro H13, IHM de indicação pressurização e intertravamento, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperadoDimensões
Externo do Batente (mm)
900x1130x725Passagem Livre (mm)
600x600x600 - Ventilado em Aço Inox
-
Descrição
Caixa em chapa de aço Inox 304/316 com conexão para sistema de HVAC do cliente, Filtro H13, IHM de indicação pressurização e intertravamento, magnehelic identificador de diferencial de pressão da cabine e de saturação de filtro H13.
Visor
Visor duplo com vidros de espessura 4mm temperadoDimensões
Externo do Batente (mm)
900x1062x708Passagem Livre (mm)
600x600x600
