O Painel Modular é o sistema construtivo sanduíche, pré-fabricado, que oferece o acabamento liso e não particulante, a velocidade de montagem e a flexibilidade de layout que a alvenaria jamais entregará. Ele é fundamental para atender aos requisitos rigorosos de biossegurança e classificação de pureza do ar impostos por normas como a ISO 14644 e a RDC 301 da ANVISA.
Tabela de conteúdos
- A Evolução da Engenharia: Do Tijolo à Modularidade
- O que é um Painel Modular na prática para Salas Limpas?
- Tipos e Classificações de Painéis Modulares
- As vantagens do Painel Modular na construção de Salas Limpas
- Normas e conformidade dos painéis modulares
- Painel Modular vs. Alvenaria Convencional
- Você também pode gostar
- Perguntas frequentes sobre Paineis Modulares
A Evolução da Engenharia: Do Tijolo à Modularidade
Na nossa área, a da engenharia de ambientes controlados, sabemos que a infraestrutura é tão crítica quanto o processo que ela abriga. Pense nas indústrias farmacêuticas, nos hospitais, ou nos laboratórios de biotecnologia: a menor partícula pode comprometer um lote inteiro, um resultado de pesquisa, ou, pior, a saúde de pacientes.
O método construtivo tradicional, a velha alvenaria, virou um gargalo inevitável. É lento, gera uma quantidade absurda de poeira e detritos na obra, e, sejamos honestos, a manutenção sanitária das suas superfícies porosas é um pesadelo.
É por isso que a construção de Salas Limpas modernas exige uma abordagem diferente: industrializada e clean. É neste ponto que o painel Modular entra, não como um substituto simples de parede, mas como a plataforma tecnológica para o controle de contaminação.
O que é um Painel Modular na prática para Salas Limpas?
Deixando o jargão de lado, o Painel Modular é o que eu chamo de uma “parede inteligente”. Sua essência é ser uma estrutura ‘sanduíche’, onde um material isolante de alta performance (o núcleo) é prensado e vedado por duas chapas de revestimento.
A mágica, porém, está na modularidade e na pré-fabricação. O sistema é integralmente projetado e fabricado na nossa planta, com tolerâncias mínimas e garantia de acabamento.
O detalhe crucial para ambientes controlados é o seu acabamento sanitário. As superfícies são lisas, não porosas, e o sistema de encaixe e vedação é desenhado para eliminar os cantos vivos e as frestas que se tornam o paraíso das bactérias e do acúmulo de partículas.

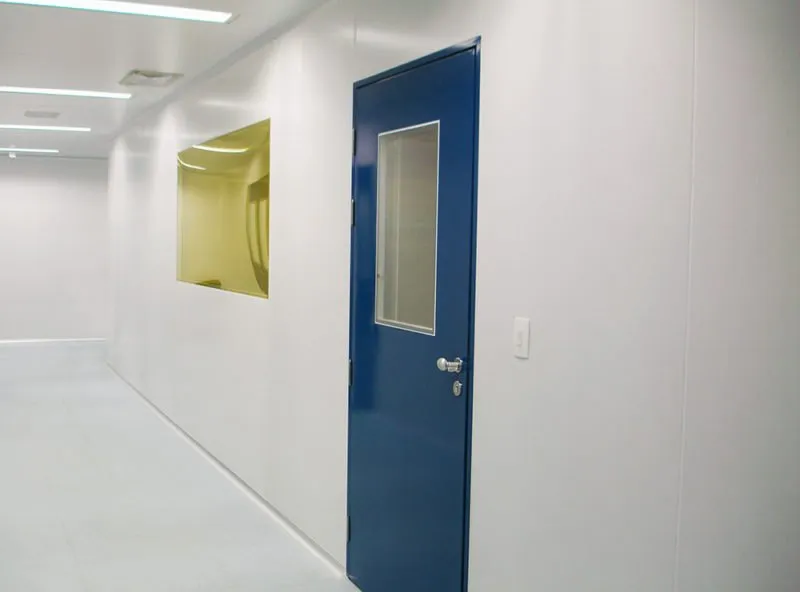

Tipos e Classificações de Painéis Modulares
A escolha do painel modular ideal depende diretamente da função e dos riscos inerentes ao ambiente que ele irá circundar. O elemento chave de diferenciação entre os painéis é o material utilizado em seu núcleo, que confere características específicas de isolamento e resistência:
Painéis com Núcleo em Poliuretano (PU) ou Poli-isocianurato (PIR)
O poliuretano injetado é um dos materiais mais utilizados devido ao seu excelente custo-benefício em isolamento térmico. O PU e, mais modernamente, o PIR (Poli-isocianurato, com melhor comportamento ao fogo) garantem um baixo coeficiente de transferência de calor, crucial para a eficiência energética de sistemas HVAC de Salas Limpas, onde o controle de temperatura e umidade é constante e rigoroso. Eles são ideais para câmaras frias, cold rooms e áreas de processamento que exigem estabilidade térmica.
Painéis com Núcleo em Lã de Rocha ou Lã de Vidro
Para ambientes que lidam com materiais inflamáveis ou que exigem maior segurança contra incêndios, os painéis com núcleo em Lã de Rocha ou Lã de Vidro são a melhor escolha. A Lã de Rocha, em particular, é um material incombustível que oferece altíssima resistência ao fogo, atuando como uma barreira que retarda a propagação das chamas, protegendo vidas e equipamentos. Além disso, ambos os materiais oferecem um desempenho superior em isolamento acústico, essencial para o conforto operacional em ambientes com muitos equipamentos em funcionamento (ex: sistemas de ar condicionado, exaustores).
Painéis em Aço Inox (AISI 304/316)
O aço inoxidável é o material padrão para áreas que exigem o mais alto grau de sanitização ou que estão expostas a agentes químicos agressivos. O painel modular com revestimento em Aço Inox AISI 304 ou 316 é resistente à corrosão e permite a utilização de desinfetantes e saneantes potentes sem comprometer a integridade da superfície. São indispensáveis em salas de manipulação estéril, biotérios e áreas que demandam limpeza profunda e frequente.
Os Acabamentos Superiores
O revestimento superficial é igualmente vital. A maioria dos painéis utiliza chapas de aço galvanizado com pintura eletrostática epóxi ou poliéster. O acabamento deve ser liso, sem porosidade e resistente a riscos, garantindo que não haja shedding (liberação de partículas) para o ambiente.
As vantagens do Painel Modular na construção de Salas Limpas
A adoção do painel modular transcende a simples escolha de um material; é uma decisão estratégica que impacta a gestão de projetos e o custo operacional a longo prazo.
Velocidade e Otimização do Cronograma
A pré-fabricação e a montagem limpa reduzem o tempo de execução da obra em até 50% quando comparado à construção tradicional. Isso significa que a empresa coloca sua produção em funcionamento mais rapidamente, encurtando o time-to-market e gerando receita mais cedo.
Flexibilidade e Adaptabilidade
A modularidade permite que a estrutura seja facilmente modificada. Se houver a necessidade de mover uma parede, instalar um novo visor, ou até mesmo desmontar a Sala Limpa para realocação, o painel modular permite isso com mínimo desperdício e interrupção.
Excelência em Higienização e Controle Sanitário
As superfícies planas, não porosas e a ausência de cantos vivos são a chave para a limpeza e validação. O Painel Modular é projetado para evitar pontos de acúmulo de microrganismos e partículas.
Normas e conformidade dos painéis modulares
Em nosso trabalho como engenheiros, o cumprimento das normas é inegociável. A escolha do painel modular simplifica a conformidade com as regulamentações mais importantes do setor.
A principal delas é a ISO 14644, que classifica as Salas Limpas com base na concentração de partículas no ar. Para atingir as classificações mais estritas (ISO Classe 5, por exemplo), a infraestrutura precisa ser não particulante, o que a alvenaria dificilmente consegue. O acabamento dos painéis modulares é intrinsecamente compatível com estas exigências.
No Brasil, a Resolução da Diretoria Colegiada (RDC) Nº 301 da ANVISA, que trata das Boas Práticas de Fabricação (BPF), exige claramente que as paredes, pisos e tetos dos ambientes de produção farmacêutica e correlatos sejam lisos, impermeáveis, de fácil limpeza e desinfecção. O Painel Modular é a materialização literal desta exigência regulatória.
Painel Modular vs. Alvenaria Convencional
Ainda que a alvenaria possa ter um custo inicial por metro quadrado ligeiramente menor em alguns casos, ela falha miseravelmente na análise do Custo Total de Propriedade. O painel modular ganha no longo prazo devido à sua eficiência e conformidade intrínseca.
| Critério de Análise | Alvenaria Convencional | Painel Modular |
| Geração de Partículas na Obra | Alta (Poeira, Cimento, Gesso) | Baixa (Montagem limpa) |
| Tempo de Execução | Lento (Cura, Secagem, Acabamento) | Rápido (Montagem por encaixe) |
| Flexibilidade para Alterações | Nula (Demolição e Reconstrução) | Alta (Desmontagem e Remontagem) |
| Conformidade Sanitária | Requer revestimentos complexos | Intrínseca (Superfície lisa) |
| Isolamento Térmico | Necessita de materiais adicionais | Integrado no núcleo (PU/PIR) |
A escolha pelo painel modular é, portanto, a escolha pela eficiência, pela segurança regulatória e pela agilidade operacional.
Construindo o Futuro com Painel Modular
O avanço tecnológico exige que a infraestrutura acompanhe a inovação. O Painel Modular para Salas Limpas é a resposta da engenharia moderna ao rigor do controle de contaminação. Ele entrega rapidez na execução, flexibilidade incomparável, e a certeza de um ambiente que atende às normas mais estritas, como a ISO 14644 e a RDC 301 da ANVISA.
Na Asmontec, não apenas fornecemos o painel; atuamos como consultores técnicos, desde o projeto inicial até a qualificação final do ambiente, garantindo que a escolha do núcleo e do revestimento esteja perfeitamente alinhada com as necessidades críticas do seu processo produtivo. Se a sua empresa busca resolver problemas de contaminação, otimizar prazos e investir em uma solução duradoura e flexível, o Painel Modular é a fundação.
Você também pode gostar
Perguntas frequentes sobre Paineis Modulares
Com manutenção adequada, um Painel Modular de alta qualidade, como os fabricados em aço galvanizado com pintura epóxi, possui uma vida útil comparável ou superior à alvenaria, frequentemente excedendo 20 anos, sem o problema de porosidade ou fissuras que a alvenaria apresenta. A durabilidade do revestimento sanitário é um diferencial.
Sim, esta é uma de suas maiores vantagens. A estrutura modular foi projetada para ser completamente desmontável e remontável, permitindo que a Sala Limpa seja realocada ou adaptada a novos layouts com mínima perda de material e alta velocidade de execução, um conceito chave de flexibilidade em engenharia.
Embora o custo inicial do Painel Modular por metro quadrado possa ser marginalmente mais alto do que a alvenaria simples, o Custo Total de Propriedade (TCO) tende a ser menor. Isso se deve à rapidez da obra (que reduz custos com mão de obra e acelera o início da operação) e à maior eficiência energética e menor custo de manutenção das superfícies sanitárias.
Sim. Utilizando painéis com núcleo em Lã de Rocha ou Lã de Vidro, o sistema modular pode atender a altos requisitos de resistência ao fogo, com laudos e classificações que garantem a conformidade com as normas de segurança brasileiras (ex: IT do Corpo de Bombeiros) e internacionais.
